FFC软排线类型

柔性扁平排线(Flexible Flat Cable),简称为软排线或FFC、RFC。它是一种采用PET或其他绝缘材料和极薄的镀锡扁平铜线通过高科技自动化设备生产线压合而成的新型数据线缆,它具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMI)等优点。

柔性扁平排线主要分两端圆头(简称R-FFC,用于直接焊接)和两端扁平(简称FFC,用于插入插座)两种。

它最适合于移动部件与主板之间、板对板之间、小型化电器设备中作数据传输线缆之用。目前广泛应用于各种打印机打印头与主板之间的连接,绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。在现代电器设备中,几乎无处在

CYCONN自主开发生产高难度、高要求的各种规格的FFC排线,可根据用户不同要求订制各种长度、大小、做EMI处理以及满足各种不同技术需求的扁平排线。 本公司生产的排线精度高,各种指标好。

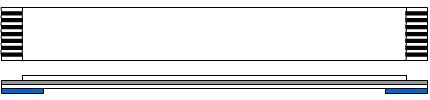

A 型
两端导电面在FFC同一面,保强板贴在绝缘胶紙上。

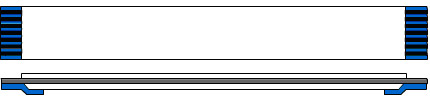

B 型
两端导电面在在FFC不同一面,保强板贴在绝缘胶紙上。
C 型
两端导电面在FFC同一面,保强板贴在导体上。

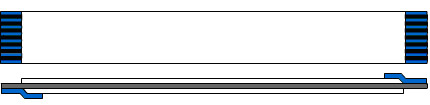

D 型
两端导电面在FFC不同一面,保强板贴在导体上。

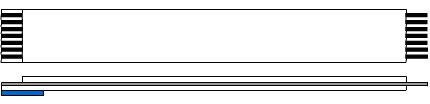

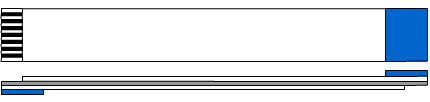

E 型
一端剥皮,作焊接用。

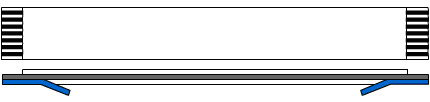

F 型
保强板伸长部份半剥离状,加强保护作用。
G 型
两端剥皮,作焊接用。
柔性扁平线缆(FFC)电气性能

项目

测试方法

0.1× 1.27

0.1× 0.8

0.1× 0.7

0.05× 0.8

0.05× 0.65

0.05× 0.5

0.035× 0.65

0.035× 0.3

导体阻抗(Ω/M)

JIS C-3102at 20℃

0.1

0.26

0.33

0.52

0.63

0.68

0.7

1.5

绝缘阻抗

DC500V at 20℃

>100MΩ 100MΩ以上

线间绝缘耐电压

DC500V for 1min

不导通

额定电压/温度



60V/80℃

额定电流



1A

通电

通电器测试
DC3.0V 0.1mA

无断路及短路

老化性

85℃ , 96hrs

绝缘阻抗及线间绝缘耐电压正常

温度测试循环

-40℃ for 4hrs->
85℃ for 4hrs->
25℃ for 1hrs(5cyc)

绝缘阻抗及线间绝缘耐电压正常

耐湿性

40℃ 95%RH 96hrs

绝缘阻抗及线间绝缘耐电压正常

柔性测试

180°折弯测试
15mmR 1000Cycles
/min 25mm stroke

>20Cycles 大于20回
>100,000Cycles
100,000回以上



延伸率

JIS-K-6732

Min60%  60%以上

抗拉强度

JIS-K-6732

Min3.5Kg/sq.mm  3.5Kg/sq.mm以上

磨损测试

Ф0.5mm, 600g
60cyc./min

>10,000Cycles
10,000回以上

燃烧测试

UL758

pass UL vw-1

插入次数



≥20次times
